2x4pro

2x4pro는 pro 제품군의 최신 모델로서 일상적인 쇼와 프로젝트의 기술 요건을 충족합니다.

2x4pro

엔터테인먼트의 힘

상위 모델과 동일한 개념을 바탕으로 제작된 2x4pro는 강력한 성능을 자랑합니다. 2x4pro 4k 출력 2개나 HD 출력 8개로 확장하여 일상적인 쇼나 프로젝트의 기술 요건을 처리하세요.

유연성 확대

2x4pro는 업계 최초로 착탈식 VFC(Video Format Conversion) 카드를 지원합니다. 시스템을 교체하지 않고 Output DVI, SDI 또는 DisplayPort를 사용해보세요. 동일한 프로젝트에서 신호 포맷과 해상도 유형을 결합해보세요. 프레임 동기화와 거의 0에 가까운 지연 시간을 보장합니다.



2x 4k

강력한 출력



 VFC

유연한 출력 포맷

야외 사용에 적합

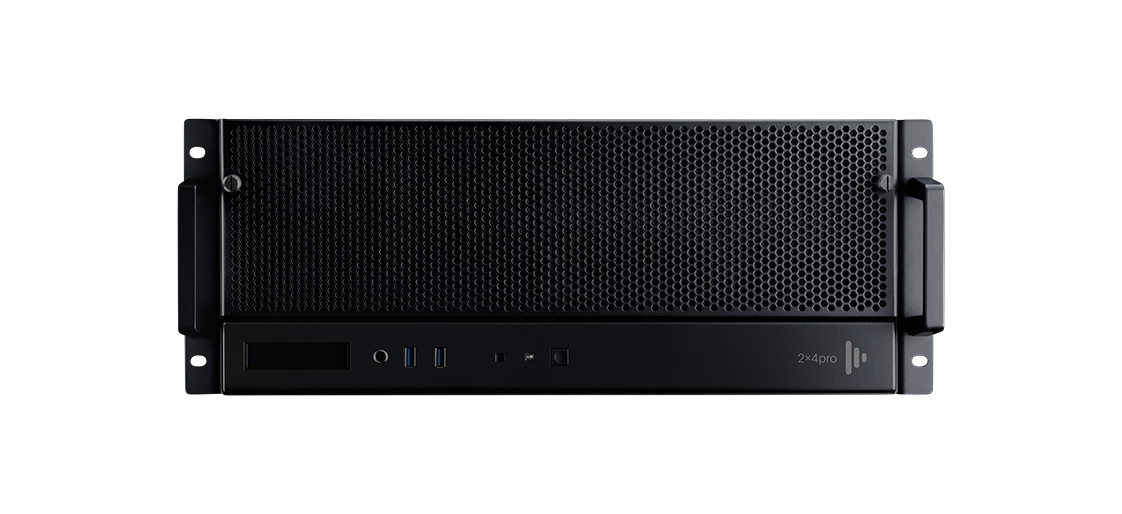

2x4pro는 출력이 적어 작고 가격이 저렴합니다. 알루미늄과 강철 소재의 견고한 4U 섀시로 제작됐습니다. 견고하고 튼튼한 서버는 이동에 적합합니다.

꼼꼼한 디자인

2x4pro는 우리의 Push Every Pixel™ 기준을 뛰어넘습니다. 2x4pro는 콘텐츠 레이어 2개 이상을 모든 픽셀로 채우는 능력을 지원합니다. 강력한 디자인으로 색깔과 선명도의 한계를 넓힙니다.

특징

2x VFC 카드

VFC 카드로 2×4pro 한 대로 DVI 또는 3G-SDI 출력 최대 8개 또는 DP1.2 2개를 처리할 수 있어 끊임없이 변화하는 환경에서 오랫동안 사용할 수 있습니다. VFC 카드 덕분에 다른 4k용 솔루션에 비해 지연 시간이 짧고 동일한 하드웨어로 복합 신호 유형과 복합 해상도를 사용할 수 있습니다. 2×4pro에는 2x DP1.2 출력 카드가 장착되어 있으며 DVI 또는 3G-SDI로 업그레이드할 수 있습니다.

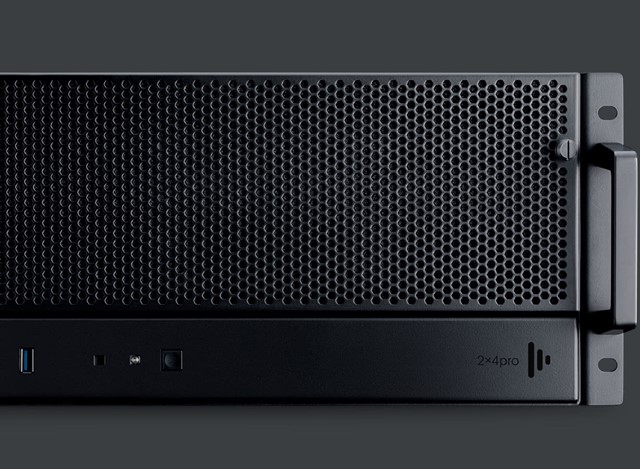

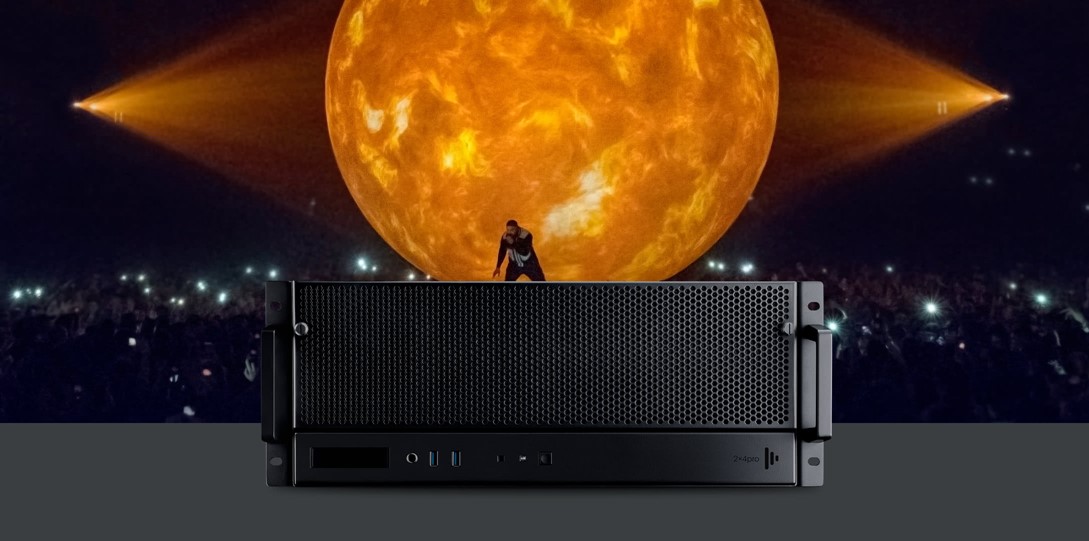

세련된 섀시

2×4pro에는 pro 제품군 서버와 같은 견고한 커넥터를 갖춘 세련된 섀시가 적용됐습니다. 이 시스템은 pro 제품군 중 처음으로 새롭게 제작된 시스템으로 분리 적용한 중요 구성품과 유동성 내부 섀시로 이루어져 있으며, 새로운 강화 VFC 백플레인으로 강성과 신뢰성을 높였습니다.

Push Every Pixel™



Push Every Pixel™은 동영상 전문가라면 누구나 필요한 재생 성능용 벤치마크입니다. Push Every Pixel™을 만족하는 장비는 적어도 콘텐츠의 동시 레이어 두 개로 출력의 모든 픽셀을 채울 수 있습니다.

가용성

2×4pro는 기본 구성으로 2x DP1.2 출력 카드가 장착되어 있으며 구매 시 또는 향후 필요에 따라 DVI 또는 3G-SDI로 업그레이드할 수 있습니다.

사양

기술 사양

시스템 연결 - I/O 동영상 출력 2x DisplayPort 1.2(스테이지)(최대 4096 x 2160)
1x DisplayPort 1.2(GUI)
다른 VFC 카드 사용 가능*

*HDMI VFC 카드는 8비트만 호환
동영상 입력 4x HD-SDI 또는 2x 3G-SDI
동영상 동기화 BNC Genlock
미디어 파일 사양 동영상 재생 .mov (anim, pjpg, DXV, Hap, Hap Q)
정지 이미지 포맷 .png, .jpeg, .bmp, .tiff, .tga
3D 메시 포맷 .obj
오디오 파일 포맷 .mp3, .wav (44.1kHz, 16-bit, stereo)
아날로그 오디오 2x Balanced XLR Output
2x Balanced XLR Input
1x 1/4" ヘッドフォンジャック
디지털 오디오 ADAT/SPDIF I/O
MIDI 1x In
1x Ou
물리적 사양 마운팅 시스템 4U 19” rack mount
ユニットディメンション 폭: 445mm(17.52")
높이: 178mm(7")
깊이: 593mm(23.35")
유닛 무게 16.2kg (36.5lbs)
유닛 및 랙 핸들 621mm (24.45")
환경 허용 범위 온도: 5~35°C(40°~95°F)
습도: 5%~95%(비응축)
고도: 0~8850 ft(0~2700m)
하드웨어 사양 CPU Xeon Quad-Core 3.7Ghz
메모리 16GB DDR4 RAM
저장소 2x 80GB SSD
(내부 시스템 드라이브, 복원 드라이브)
2TB SSD
네트워크 일반 네트워크: 1x Gigabit LAN
Artnet: 1x Gigabit LAN
미디어 네트워크: 2x 10 Gigabit LAN
데이터/주변 장치 5x USB 3.0
전압 100-240V, 50-60Hz
전력 소비 450W @ 110V (normal)
500W @ 110V (max)
소프트웨어 특징 운영 체제 Windows 10 IoT Enterprise LTSB
번들 소프트웨어 disguise 속성 풀 제작 제품군
번들 액세서리 번들 액세서리 키보드
마우스 + 마우스 패드
전원 케이블(Plug-True1)
전원 데이지 체인(True1-True1)
시작 가이드 + 매뉴얼
백마운트 레일
지원, 업데이트 및 보증 라이선스 등록 패키지 내용 라이선스 등록 패키지 내용
장비 수명이 다할 때까지 무료 소프트웨어 업그레이드
– 2년 하드웨어 반품 보증(보증 기간 연장 옵션 추가)
– 무료 지원(전화 및 이메일)



문의

성능

반응 역량

disguise는 미디어 서버를 정기적으로 시험하여 최상의 성능을 보장합니다. 다음은 2x4pro의 재생 성능과 캡처 지연 시간에 대한 두 가지 데이터입니다.



재생

다음 표는 코덱당 동시 재생 가능한 레이어 수를 보여줍니다.

2x4pro

동영상 코덱

콘텐츠 데이터 속도

최대 레이어

HD HAP

27.8 MB/s

34

HD HAPQ

31.3 MB/s

29

HD 애니메이션

107 MB/s

17

HD TIFF 시퀀스

237 MB/s

10

UHD HAP

95.4 MB/s

14

UHD HAPQ

143 MB/s

10

UHD 애니메이션

697 MB/s

3

UHD TIFF 시퀀스

949 MB/s

2



:

  • 모든 콘텐츠는 30fps입니다
  • 수치는 패스스루 스타일 카드(HDMI 또는 DP)로 실행하는 슬레이브 장비 VFC 호환 장비에서 가져왔습니다
  • 60Hz 프로젝트
  • Genlock을 지원하는 모든 장비에서 Genlock
  • 한 화면에 매핑된 레이어별로 고유한 동영상 파일 1개
  • 성능 최대 레벨
  • 레이어 하나가 추가되면 시스템이 프레임을 줄입니다

사용 기법에 대한 자세한 설명과 시험에 사용된 프로젝트의 링크는 조만간 공개할 예정입니다. 나중에 다시 확인하시기 바랍니다.

캡처 지연 시간

통계는 준비 중에 있으나 예비 수치에 따르면 disguise 2x4pro와 비슷합니다. gx 2의 통계를 보려면 아래를 클릭하세요.



상세 disguise 지연 시간 캡처 기법

다운로드

2x4pro 사양
2x4pro 사양 다운로드 – 434KB
VFC 카드 사용
VFC 카드 사용 사양 다운로드 – 310KB
designer 사양
designer 사양 다운로드 – 541KB
